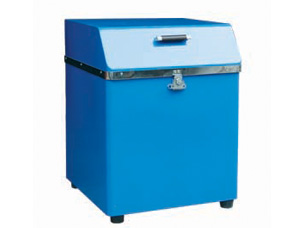

GJ系列密封式化驗制樣粉碎機主要用于對原材料的制粉，以供化驗使用如：煤、焦炭、矸石、各種礦石等。 其工作方式為震動研磨式。 被研磨物料的粒度小于13毫米。 被研磨物料的抗壓強度800kg/cm 2 。

      本機設計合理，結構緊湊，維修方便，操作便捷。在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。

工作原理與結構特征:

      本機主要有：外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。

      外殼由冷軋鋼板制成，將整個機件包裝起來，起到密封、安全和美觀作用。底座由良好的吸震材料鑄造而成，它可以有效地遏制本機工作時的不穩定和震動。

      減震部分由優勢的彈簧和橡膠組成，彈簧具有高強度、高性能、高彈性的“三高”優點，能有效地把震動減至低點，而后傳遞給底座。底座底部裝有減震橡膠墩，形成雙作用減震效果，可使機器平穩運作，減少震動和噪音。

      動力部分由電機、偏心錘、支撐鋼筒等組成，當電機啟動后，帶動偏心錘旋轉，由于不同心和偏心錘的作用，形成一個高速周體運動，并把這一運動傳遞給研磨部分。支撐筒起著上下聯結使用，由于支撐筒是一個封閉的裝置，又起到控制因偏心的劇烈震動引起的不安全事故。

      研磨部分主要由鍋?zhàn)?、破碎鍋、破碎環、破碎錘等組成，研磨部分接受了動力部分的動力后，在高速周體運轉帶動下，破碎環和破碎錘在破碎鍋內頻繁撞擊并研磨，物料即在這種作用下，被撞擊并研磨成所要求的細粉末。

      壓緊裝置由壓緊杠桿、壓緊螺桿組成，其作用是將研磨機件緊緊地固定在震動盤上，使動力有效地傳遞，并能起到安全作用。

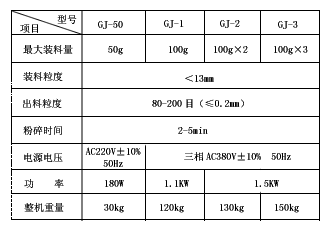

技術參數：
