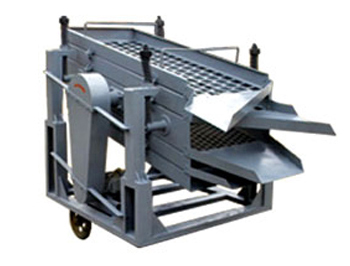

JXS-5 焦炭鼓前分組機械篩主要用于冶金煉焦各級組成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的測定。使用時將物料倒入機械篩進料斗，在振動力的作用下，物料通過第一道篩板，大于篩孔的物料從出料簸箕流出，小于篩孔的物料落入第二道篩板上進一步分級，如此工作下去，直到物料通過四道篩板、達到五級分級效果。它可以替代手工篩，達到減輕勞動強度、提高焦末含量的檢測準確性、消除人為誤差的理想設備。該機械篩采用優化設計，使其結構緊湊，操作簡便，運行可靠。其各項技術性能已達到GB/T2005-94中的要求。

      該機有機架、動力部分、減速部分、減震部分、篩分部分等組成。機架由多種型鋼焊接而成，主要起到支撐各部件的作用。當接通電源后，電機旋轉并通過三角皮帶帶動具有偏重機構的飛輪轉動，由于偏重機構的作用，篩體以設計的振幅和激振力工作，物料在震動中完成分組篩分過程。根據工作的需要，該機可以連續不斷地工作。

為了使機器穩定，提高激振力，同時減少因激振力給機器帶來的破壞，控制噪音，機器設計有減震機構。

篩分部分設計為四層五級篩板，篩板全部為方孔，上層為80x80毫米、第二層為60x60毫米、第三層為40x40毫米、第四層為25x25毫米。篩體為優質鋼板焊接而成。

主要技術規格：

篩板規格：80x80  60x60  40x40  25x25

層 數： 4層

篩體傾角：11.5°

激振幅度：6～8mm

電機功率：0.75kw

機器重量：600kg

外形尺寸：2300x1340x1310

篩板規格：80x80  60x60  40x40  25x25

層 數： 4層

篩體傾角：11.5°

激振幅度：6～8mm

電機功率：0.75kw

機器重量：600kg

外形尺寸：2300x1340x1310
